BYD-Patent: Akkuzellen tauchen direkt in Kühlflüssigkeit
BYD (比亚迪) hat beim chinesischen Patentamt CNIPA (China National Intellectual Property Administration) eine Erfindungsanmeldung eingereicht, die ein Batteriegehäuse mit zwei getrennten Kammern beschreibt. Veröffentlicht wurde die Anmeldung am 5. Oktober 2026 unter der Nummer CN 122868832 A; eingereicht wurde sie bereits im März 2025. Im Zentrum steht ein auf den ersten Blick simples, technisch aber folgenschweres Problem: Wie führt man elektrische Verbindungen durch die Grenze zwischen einem trockenen und einem flüssigkeitsgefüllten Raum?
Zwei Kammern, eine wasserdichte Grenze

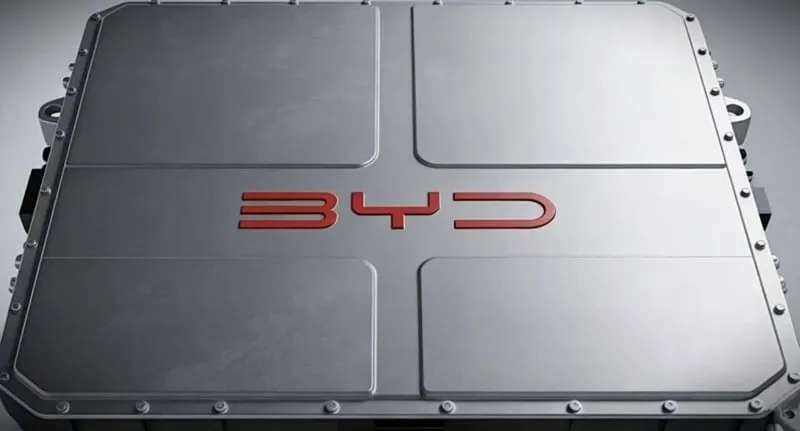

Das patentierte Gehäuse teilt den Batteriekasten in zwei isolierte Bereiche. In der oberen, trockenen Kammer sitzen die elektrischen Komponenten. In der unteren Kammer sind die Zellmodule vollständig in eine nicht leitfähige dielektrische Flüssigkeit eingetaucht — ein Ansatz, der als Immersionskühlung bezeichnet wird.
Der Clou liegt in der Kabelführung: Die elektrischen und Signalverbindungen werden nicht durch den Boden oder die Seitenwände der nassen Kammer geführt, sondern nach oben verlegt, bevor sie in den trockenen Bereich eintreten. Der Grund ist physikalischer Natur — der hydrostatische Druck steigt mit der Flüssigkeitstiefe. Eine Dichtung, die höher im Gehäuse sitzt, ist geringerem Druck ausgesetzt als eine vergleichbare Dichtung weiter unten im Bad. So bleiben die Kontaktpunkte oberhalb des Hauptflüssigkeitsvolumens und damit außerhalb des Mediums.
Warum Immersionskühlung das Gehäuse verändert
Bislang setzt die Branche auf indirekte Flüssigkühlung: Kühlmittel zirkuliert durch Aluminium-Kühlplatten, die an den Batteriemodulen anliegen. Die Wärme muss dabei erst durch das Zellgehäuse und zwischenliegende Materialien wandern, bevor sie das Kühlmittel erreicht.
Bei der Immersionskühlung entfällt dieser Umweg. Die Module liegen direkt in der Flüssigkeit, die Wärme geht von den benetzten Oberflächen unmittelbar ins Medium über. Der thermische Pfad wird kürzer — dafür wird das Gehäuse zur kniffligsten Baustelle, weil Flüssigkeit eingeschlossen und Elektrik zugleich von ihr ferngehalten werden muss.
Konkurrent CATL (宁德时代) nutzt bei seinen Speichersystemen EnerOne und EnerC ebenfalls Flüssigkühlung, allerdings mit außerhalb der Module platzierten Kühlplatten. Die Qilin-Batterie für Pkw arbeitet mit einer in eine multifunktionale Zwischenschicht integrierten Kühlplatte zwischen den Zellen. BYDs MC Cube und MC Cube-T setzen auf Blade-Batterien mit Zell-zu-System-Architektur und spezifizierter Flüssigkühlung. All diese Systeme halten das Kühlmedium in einem definierten Pfad — sie umspülen die Module nicht direkt.
Kein Serienprojekt — vorerst
Wichtig für die Einordnung: Die Anmeldung beschreibt ein Batteriegehäuse und Energiespeichertechnik, nicht eine Pkw-Batterie. Ein konkretes Fahrzeugmodell wird nicht genannt. Eine Patentanmeldung ist zudem kein Beleg dafür, dass eine Architektur in Serie geht — sie befindet sich noch im Prüfungsverfahren, und BYD hat keine kommerziellen Produktionspläne für das Design angekündigt.
Für den Moment dokumentiert CN 122868832 A also eine Gehäusearchitektur und eine spezielle Art, elektrische Verbindungen durch die Grenze zwischen Trocken- und Nassbereich zu führen. Ob daraus einmal ein Serienprodukt wird, bleibt offen.
